圖7 光學CCD圖像
- （a）使用100倍物鏡和25萬像素CCD相機獲得的1微米寬的金加熱線路；
- （b）使用100倍物鏡和25萬像素CCD相機獲得的100納米寬的加熱線路。
圖9 顯示了純數值（ANSYS）、濾波后的數值和實際實驗數據在截面 y = 0 處的溫度上升對比。從圖9a和9b都可以明顯看出，我們的模型能夠成功預測設備的實驗溫度。沒有亞衍射圖像處理的設備溫度與無需模糊處理的ANSYS結果相匹配，而具有亞衍射特征的設備的ANSYS結果則需要通過衍射函數進行模糊處理。作為下一步，既然模糊函數已知，我們可以開發一種類似于 [11] 中提到的去模糊算法，以從熱成像結果中計算這些設備的正確溫度。

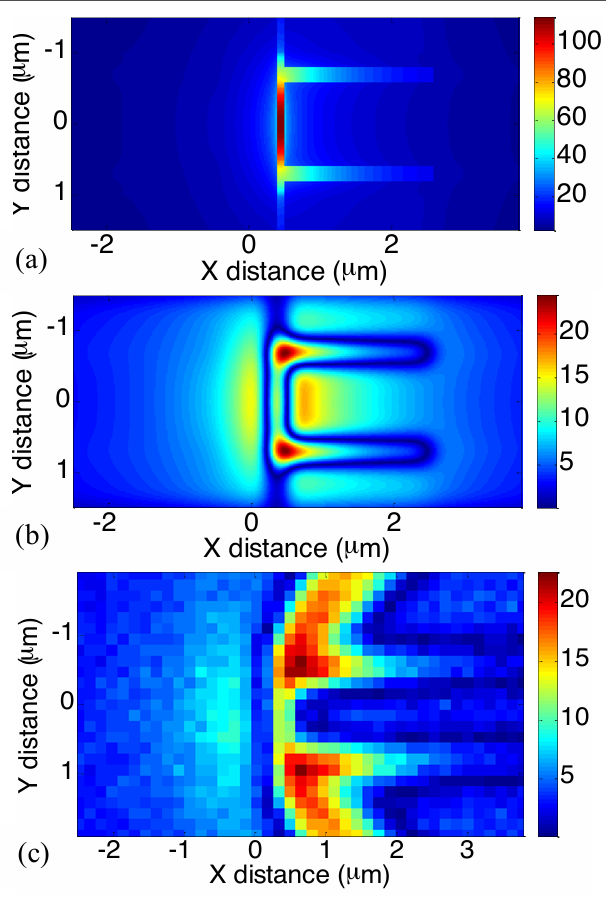

圖8
– （a）ANSYS溫度分布圖。
– （b）使用在艾里盤內系數為2.44的高斯函數過濾后的結果，艾里盤半徑為353納米。
– （c）使用波長為530納米的綠光LED和具有100倍物鏡（數值孔徑 N.A. = 0.75）的光學系統的TRI實驗結果。

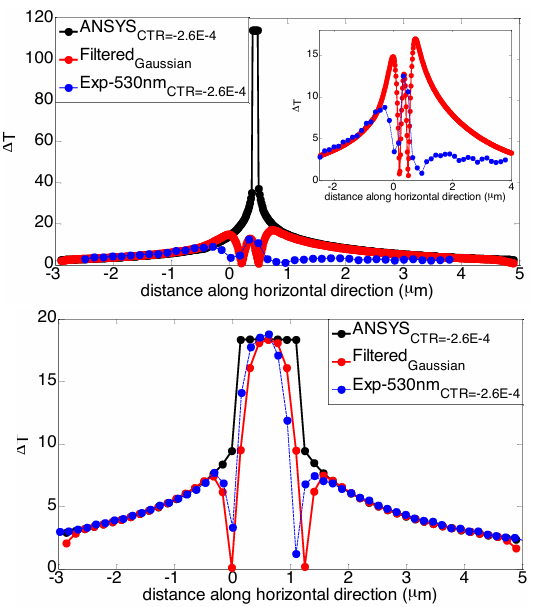

圖9 實驗
ANSYS及濾波后的ANSYS結果對比。溫度截面位于 y = 0。使用了數值孔徑 N.A. = 0.75 的100倍物鏡和25萬像素的相機。
– （a）在100納米設備中。插圖僅顯示了濾波結果與熱圖像的對比。
– （b）在1微米設備中。
多熱點熱結構
在設備陣列中的納米特征之間的熱傳播對于熱結構分析和管理至關重要，因?yàn)榕c其他陣列的熱干擾（串?dāng)_）會改變這些納米特征的背景溫度。晶體管上的整體溫度變化必須包括局部自加熱及其周圍環境的影響。圖10展示了一個大規模多熱點設備的例子。溫度傳播在相對較長的時間內發生，即長達1毫秒：圖10（a）顯示晶體管陣列在大約80微秒內是熱隔離的，（b）顯示在300微秒時熱開始傳播并侵入相鄰的特征，（c）顯示在1毫秒時熱量在整個基板上傳播，（d）分別顯示在約10毫秒時接近穩態。
圖10 氮化鎵（GaN）MMIC（單片微波集成電路）的熱圖

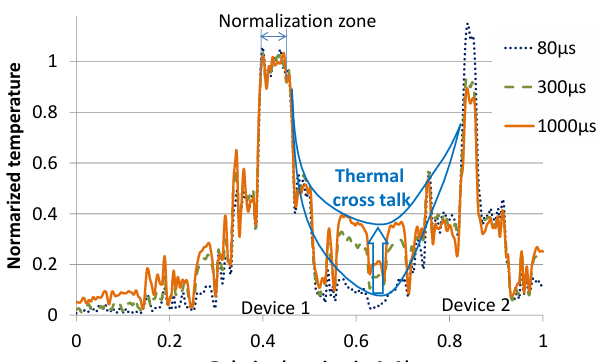

歸一化瞬態熱響應
設備中多個熱點的熱結構函數不再能簡單地通過反卷積等方法如網絡識別法擬合為RC梯形網絡。然而，為了識別非孤立熱點的時間響應，仍需要對三維熱結構進行建模。高速和高分辨率的表面熱成像將為處理此類未來建模工作所需的數據提供最短路徑。
結論
高速和高分辨率瞬態熱成像不僅提供了時間響應函數，而且還包含有用的信息，通過與RC梯形網絡進行曲線擬合來識別高級微波器件（如氮化鎵HEMTs）的熱結構。亞衍射尺度的熱表征是滿足器件尺寸要求的關鍵技術。然而，由于光學限制，亞衍射圖像可能會變得模糊。利用高斯近似作為衍射函數的模糊函數并與數值建模相結合，使我們能夠?qū)挾刃∮?00納米的加熱線路進行熱成像。我們開發了一種混合方法來找出光學偽影對溫度測量的定量影響。實際的器件通常由多個熱點組成，其中一些熱點除了引起感興趣的晶體管的局部溫度變化之外，還可能改變背景溫度。瞬態熱成像結果顯示了熱串?dāng)_，使得聚焦區域的整體溫度變化能夠被精確確定。我們上述介紹的技術成分對于未來實際芯片上具有多個納米特征熱點的潛在三維熱結構分析是不可或缺的。
參考文獻
[1] D. Liu, U. Pfeiffer, J. Grzyb, B. Gaucher, AdvancedMillimeter-wave Technologies: Antennas, Packagingand Circuits, John Wiley & Sons, 2009.
[2] L. Li, R. Coccioli, K. Nary, P.Canfield, “Multi-scalethermal analysis of GaAs RF device,” IEEE TwentyFirst Annual IEEESemiconductor ThermalMeasurement and Management Symposium, 2005.
[3] R.S. Pengelly, S.M. Wood, J.W. Milligan, S.T. Sheppard,W.L. Pribble, A review of GaN on SiC high electronmobilitypower transistors and MMICs, IEEETransactions on Microwave Theory and Techniques,Vol. 60, No. 6, 2012.
[4] K. Yazawa and A. Shakouri, Ultrafast SubmicronThermoreflectance Imaging, Electronics CoolingMagazine Spring Issue 2011, ITEM Publications, pp. 10,12-15, 2011.
[5] A. Ziabari, J.-H. Bahk, Y. Xuan, P.D. Ye, D. Kendig, K.Yazawa, P.G. Burke, H. Lu, A.C. Gossard, A. Shakouri,“Sub-diffraction Limit Thermal Imaging for HEMTDevices,” Proc. The 31st Semi-Therm Symposium, 2015.
[6] A. Shakouri, A. Ziabari, D. Kendig, J.-H. Bahk, Y. Xuan,P.D. Ye, A. Shakouri, “Stable ThermoreflectanceThermal Imaging Microscopy with PiezoelectricPosition Control,”, Proc. The 32nd Semi-ThermSymposium, 2016.
[7] Y. Ezzahri and A. Shakouri, “Application of networkidentification by deconvolution method to the thermalanalysis of the pump-probe transient thermoreflectancesignal,”, Review of Scientific Instruments, vol. 80,074903, 2009.
[8] M. Born and E. Wolf, Principles of Optics 7th (expanded)edition, Cambridge University Press, Cambridge, 1999.[9] G. P. Karman, M. W. Beijersbergen, A. van Duijl, D.Bouwmeester, and J.P. Woerdman, “Airypatternreorganization and subwavelength structure in a focus,”Journal of the Optical Society of America A, vol. 15. p.
884, 1998.
[10] M. Yovanovich, “Transient Spreading Resistance ofArbitrary Isoflux Contact Areas: Development of aUniversal Time Function,” in Proc. 32nd ThermophysicsConference, AIAA, 1997.
[11] X. Wang, S. Farsiu, P. Milanfar, A. Shakouri, “PowerTrace: An Efficient Method for Extracting the PowerDissipation Profile in an IC Chip From Its TemperatureMap,” IEEE Trans. Components Packag. Technol., vol.32, 2009Authorized
