中波紅外高溫爐內熱成像系統：破解爐內監測難題，賦能工業智能生產

一、高溫爐內監測的核心痛點，傳統方式難以突破

二、中波紅外高溫爐內熱成像系統的核心優勢，精準穿透監測

（一）技術原理：不靠光線靠熱輻射，穿透性更強

（二）核心功能：全方位覆蓋監測需求，安全高效

1. 無光源限制，全天候監測：無論爐內是否有可見光，只要物體存在溫度差異，系統就能正常成像。即使在物料升溫初期（約 200℃）的全黑環境中，也能精準捕捉爐內圖像，徹底解決傳統設備 “無光不成像” 的難題。
2. 廣角大視場，全面捕捉細節：搭載自主研發的高溫針孔廣角熱像鏡頭，對角線視場可達 90 度，能夠同時監測爐內多個區域，實時捕捉上萬個測溫點的溫度數據，清晰呈現溜槽形狀、襯板狀態、下料情況、中心氣流和邊氣流強弱等關鍵信息，避免監測盲區。
3. 自動保護機制，設備穩定耐用：系統采用全自動保護設計，配備水冷 + 風冷雙重冷卻系統，通過冷卻水套和渦旋致冷管（最高溫差可達 23℃）為設備降溫，同時利用壓縮空氣形成氣幕，阻擋爐灰污染鏡頭。當檢測到爐內超溫、停水、停氣、氣壓異常等情況時，系統會自動報警，并快速將探頭退出爐內，關閉氣動球閥隔離高溫區，有效避免設備損壞，延長使用壽命。
4. 精準測溫分析，數據支撐決策：系統測溫分辨率高達 0.1℃（30℃時），測溫范圍可自動調整，支持任意點溫度顯示、指定區域最高 / 最低 / 平均溫度統計，還能實現圖像凍結、局部放大、多幅熱圖對比等功能。同時具備發射率校正、大氣穿透率修正等功能，確保溫度數據的準確性，為生產工藝調整、設備維護提供科學依據。

（三）硬件配置：精工制造，適配惡劣環境

• 紅外分辨率達 640*480，幀頻 50/60Hz，圖像清晰流暢；
• 支持 RJ45 接口，兼容 ONVIF、GB28181、RTSP 等協議，實現高清信號遠距離光纖傳輸，抗電磁干擾，無信號失真；
• 采用 PLC 可編程控制系統，操作靈活，可靠性高，可根據用戶需求自定義編程；
• 設備整體采用不銹鋼材料，耐腐、耐高溫、不變形，傳動部分采用全封閉氣缸，進退平穩，無氣體泄漏風險。

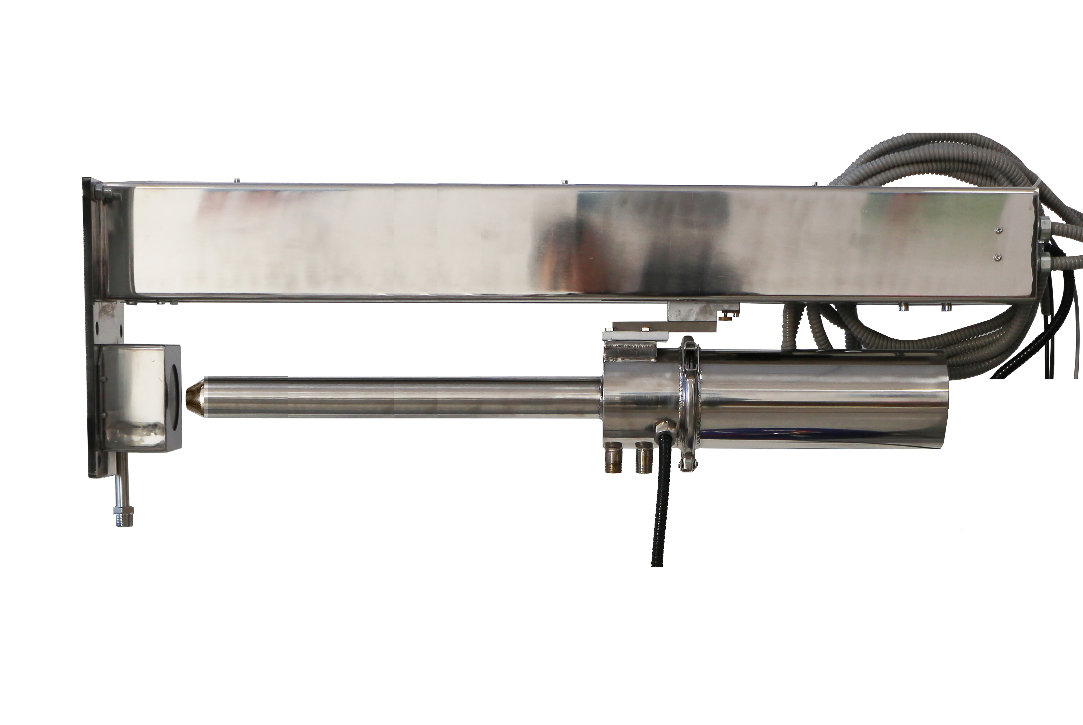

爐內紅外熱像儀自動推出保護裝置

三、系統應用價值：多維度賦能工業生產升級

（一）保障生產安全

（二）提升生產效率

（三）優化產品質量

（四）降低運營成本

四、適用場景與使用條件

• 壓縮空氣：入口壓力 0.4-0.7Mpa，溫度≤35℃，流量 0.3-0.4m3/min；
• 冷卻用水：進水壓力 0.1-0.7Mpa，采用潔凈連續工業軟水，耗水量 0.2-1m3/h；
• 工作環境：自動退出裝置適用溫度 – 10℃-90℃，控制系統適用溫度 – 10℃-70℃，振動環境可耐受常規工業場景（除地震等意外情況）。

五、結語
